Hlavové složení (headset) je soustava ložisek, misek a těsnění, která umožňuje volnou rotaci vidlice v rámové trubce řízení. Správně fungující hlavové složení zajišťuje hladké a přesné řízení bez vůle nebo vrzání. Špatné nebo opotřebené hlavové složení způsobuje vůli vidlice, třepání v řízení a rychlé opotřebení ložisek.

#ShowMore#

Typy hlavových složení

Hlavové složení typy se liší způsobem uložení misek v rámové trubce a průměrem sloupku vidlice. Výběr správného typu závisí výhradně na provedení vašeho rámu – nelze ho změnit bez úpravy rámu.

Závitové hlavové složení (Threaded)

Nejstarší typ. Sloupek vidlice má závit, hlavové složení se šroubuje přímo na něj a zajišťuje kontramatikou. Poukazem je svislá misky. Dnes jen na starých retro nebo city kolech. Není kompatibilní s moderními AheadSet představci.

Ahead (Threadless / AheadSet)

Ahead hlavové složení je od 90. let standardem pro MTB, silniční i trekingová kola. Sloupek vidlice nemá závit – projíždí celé hlavové složení a upíná ho představec zvenčí. Nastavení předpětí ložisek se provádí horní zátkou (expander bolt) a zajišťuje upnutím představce.

Integrované hlavové složení

Integrované hlavové složení (Integrated Headset, IS) má ložiska přímo uložena do kulatých kanálků v rámové trubce bez vnějších misek – rám sám tvoří misky. Rám musí být speciálně vyroben pro tento standard. Výhoda: nižší výška, čistý vzhled. Nevýhoda: nákladnější servis, ložiska i rám se rychleji opotřebují při vniknutí nečistot.

Semi-integrované hlavové složení

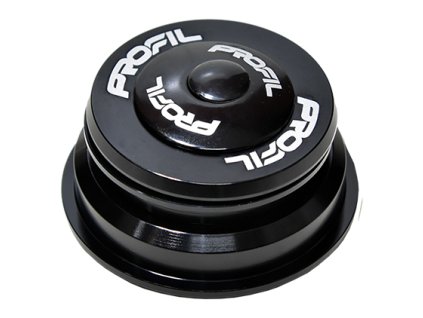

Semi-integrované hlavové složení (Zero Stack nebo Low Stack) kombinuje výhody obou: ložiska jsou v tenkých hliníkových nebo ocelových miskách, které jsou zalisovány do rámové trubky, ale ložiskové domy (cups) nečnějí nad povrch trubky. Výsledkem je kompaktní výška při zachování snadné výměny. Dnes nejrozšířenější typ u moderních MTB a silničních kol.

Klasické (External Cup) hlavové složení

Misky trčí nad povrch rámové trubky. Jednoduchá montáž i výměna, neboť miska se pouze zatlačí (nebo zašroubuje u starých typů) do rámu. Standardní u trekingových, city a dětských kol. Označení: EC (External Cup).

Rozměry hlavových složení: průměry sloupku a rámové trubky

Každé hlavové složení je definováno průměrem horní a dolní rámové trubky a průměrem sloupku vidlice. Záměna způsobí nevhodné uložení, vůli nebo nemožnost montáže.

Hlavové složení 1 1/8"

Hlavové složení 1 1/8" (28,6 mm průměr sloupku) je nejrozšířenějším standardem pro kola s rovnou rámovou trubkou řízení. Horní i dolní průměr trubky je stejný (straight tube). Typické pro trekingová, city kola, starší MTB a silniční kola bez tapered výpadu.

Hlavové složení Tapered

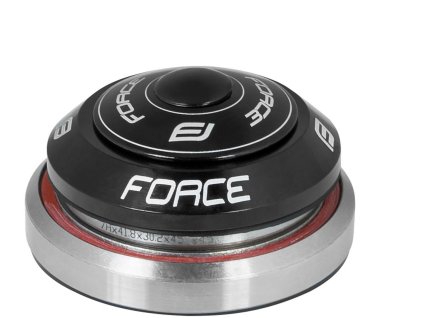

Tapered hlavové složení spojuje různé průměry horní a dolní rámové trubky – typicky 1 1/8" nahoře a 1,5" (1 1/2") dole. Tapered geometrie zvyšuje tuhost dolní části řízení (kritické u enduro a trail MTB), kde jsou přenášeny největší síly. Tapered rám vyžaduje tapered vidlici a tapered hlavové složení – není kompatibilní s straight (rovnou) sadou.

Nejběžnější tapered kombinace: IS42/IS52 nebo EC44/EC56.

Kódování rozměrů: EC, IS, ZS, IT

Příklad označení: ZS44/28,6 | ZS56/40 = semi-integrované, horní trubka 44 mm, sloupek 28,6 mm (1 1/8"); dolní trubka 56 mm, vidlicový výpad 40 mm (tapered).

Ložiska hlavového složení

Ložiska hlavového složení jsou klíčovým dílem určujícím kvalitu řízení a životnost celého uzlu. Liší se typem a provedením:

Kuličková ložiska (ball bearing)

Nejrozšířenější typ. Ocelové kuličky obíhají v ocelových kroužcích (inner/outer race). Levná výroba, jednoduchý servis. Dělí se na:

• Průmyslová uzavřená ložiska (cartridge bearings) – kompaktní, hermeticky uzavřená, nelze mazat. Po opotřebení se vymění celé ložisko. Standard u moderních hlavových složení.
• Volná kuličková ložiska (loose ball) – kuličky volně v misce. Mazatelné, servisovatelné, ale citlivé na nečistoty. U starých hlavových složení.

Jehlová ložiska (needle bearing)

Místo kuliček jsou použity krátké válečky (jehly). Vyšší nosnost při stejném průměru, ale citlivější na axiální zatížení. Používají je prémiové výrobce jako Chris King.

Výběr správného ložiska

Při výměně ložisek hlavového složení musí nové ložisko přesně sedět na průměr misky a sloupku. Vždy si poznačte nebo odměřte:

• Vnější průměr ložiska (OD)
• Vnitřní průměr (ID)
• Výšku (tloušťku)
• Úhel kontaktu (45° je standard, 36° u závodních verzí)

Přehled značek hlavových složení

Cane Creek

Americký výrobce s nejširší nabídkou standardů. Cane Creek 40 je oblíbeným všestranným modelem, série 110 je závodní reference s kartridžovými ložisky a celokovovou konstrukcí. Cane Creek jako první systematicky zavedl systém kódování rozměrů (ZS, EC, IS).

FSA

Hlavové složení FSA je standardní vybavení na kolech střední třídy. Nabízí výborný poměr ceny a kvality. Série Orbit a Impact pro MTB, No. 10 a No. 57 pro silnici a trekking.

Chris King

Prémiový americký výrobce s celokovovou konstrukcí a vlastními ložisky s jehlami. Hlavové složení Chris King je nejodolnější na trhu – výrobce nabízí doživotní záruku. Cena odpovídá kvalitě.

Acros

Německý výrobce oblíbený v Evropě. Acros A-Headlock a Zero Series jsou prémiové modely s nízkým třením a snadnou výměnou ložisek.

Token

Tchajwanský výrobce nabízející hlavová složení pro všechny standardy za příznivou cenu. Oblíbená v DIY cyklistické komunitě.

Montáž hlavového složení: postup

Montáž hlavového složení vyžaduje speciální lisovací nástroj (headset press) pro správné zalisování misek do rámové trubky. Bez nástroje hrozí poškrábání misky nebo nerovnoměrné zalisování.

Postup montáže AheadSet hlavového složení

1. Vyčistěte rámovou trubku a zkontrolujte, zda není poškrábaná.
2. Naneste tenkou vrstvu montážní pasty nebo vazelíny na vnější průměr misek.
3. Pomocí headset pressu zalisujte horní i dolní misku – musí sednout rovnoměrně a bez skluzu.
4. Vložte ložiska do misek (kartridžová ložiska sedí přímo, sypká kuličková se nasazují do misky s tukem).
5. Zasuňte vidlici zdola, nasuňte horní ložisko, kovový distanční kroužek a představec s distančními spacery.
6. Zasuňte expander (zátku hlavového složení) do sloupku vidlice a lehce utáhněte – nastavíte předpětí ložisek.
7. Zkontrolujte, zda vidlice jde hladce bez vůle (přitáhněte/povolte expander dle potřeby).
8. Nastavte pozici představce a utáhněte boční šrouby. Nepřekračujte utahovací moment (obvykle 4–6 Nm).

Vůle v hlavovém složení: příčiny a řešení

Vůle v hlavovém složení se projevuje klepáním nebo klouváním při brzdění, kdy je vidlice odtlačena od rámu. Snadno se odhalí: stiskněte přední brzdu a pohoupejte kolem dopředu-dozadu – cítíte-li klepnutí, je vůle přítomna.

Příčiny

• Povolená zátka (expander bolt) – nejčastější příčina u AheadSet, snadná oprava
• Opotřebená ložiska – nutná výměna ložisek nebo celého hlavového složení
• Povolená misky – vyjmout a znovu zalisovat
• Povolená kontraknutí (u starých závitových složení)

Řešení u AheadSet

1. Povolte šrouby představce (nestahujte – jen povolte).
2. Otočte horní zátku (expander bolt) o čtvrt až půl otáčky doprava.
3. Ověřte absenci vůle přední brzdou.
4. Vycentrujte představec a dotáhněte šrouby požadovaným momentem.

Zátka hlavového složení (expander, star nut)

Zátka hlavového složení (top cap bolt, expander) vytváří axiální předpětí v ložiscích. Skládá se z horní plastové nebo hliníkové krytky a šroubu, který se šroubuje do:

• Star nut (hvězdová matice) – zatlačena do ocelového sloupku vidlice. Levnější, jednoduchá montáž.
• Expandér (expander plug) – plastový nebo hliníkový expander zasunutý do karbonového nebo hliníkového sloupku. Nutný pro karbonový sloupek (star nut by karbon poškodil).

Zátka se správně utáhne pouze na předpětí ložisek (přibližně 3–5 Nm) – není to konstrukční spoj! Celou soustavu drží pohromadě šrouby představce.
